? ? ? ?技術行業沒有永遠的標準，也沒有完美的標準，當下的一切都是由最終消費者決定，由大家主流的需求和用戶體驗而決定哪一種技術協議會(huì )成為當下的主流應用，即所謂的事實標準。

? ? ? ?下次再有朋友問智能家居技術標準為啥不能統一、LPWAN技術標準為啥不能統一，你就反問他這世界為啥不能統一呢？哈哈~

? ? ? ?言歸正傳，既然我們知道技術界無真正的所謂標準，就讓我們踏實地來研究一下各家各派的武功秘訣，看看是南拳北腿、太極還是跆拳道、空手道比較厲害。

? ? ? ?物聯網通訊方式的發展

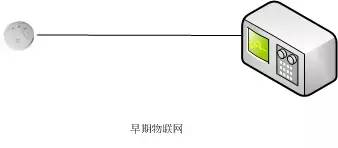

? ? ? ?最早的物聯網只是簡單把兩個設備用信號線連接在一起，也就是所謂的“物物相連”，多采用有線方式。

?

?

后來使用了無線，也出現了簡單的組網。

?

? ? ? ?在互聯網+時代，越來越多的傳感器、設備接入互聯網，互聯網也不單是通過網線傳輸，引入了空中網、衛星網等，應用的領域也越來越廣泛。

? ? ? ?隨著時代進步和發展，社會(huì )逐步進入互聯網+，各類傳感器采集數據越來越豐富，大數據應用隨之而來，人們考慮把各類設備直接納入互聯網以方便數據采集、管理以及分析計算。

? ? ? ?簡而言之，物聯網智能化已經不再局限于小型設備、小網絡(luò )階段，而是進入到完整的智能工業化領域，智能物聯網化在大數據、云計算、虛擬現實上步入成熟，并納入互聯網+整個大生態環境。

常見的物聯網通信方式

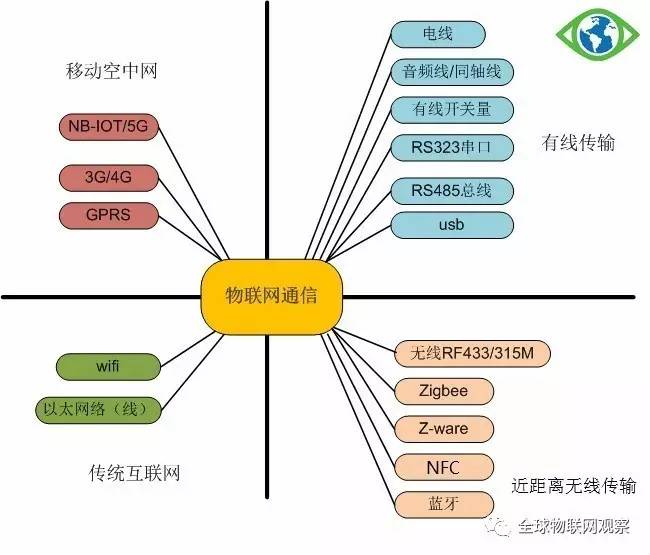

? ? ? ?對常用的物聯網通信方式進行歸納總結，可分為四大種類，如圖：

? ? ? ?這四種網絡(luò )形式對物聯網來說都有些局限性。

? ? ? ?1）有線傳輸：需要數據線路，使用不方便。

? ? ? ?2）近距離無線傳輸網： 有距離限制，無法遠距離通信。

? ? ? ?3）傳統互聯網：需要接入主干網絡(luò )，設備之間不能直接通信。

? ? ? ?4）移動空中網：需要接入主干網絡(luò )，設備之間不能直接通信，并且流量發生費用。

? ? ? ?最理想的物聯網通訊形式是：物與物之間直連，拋除主干網絡(luò )，直接的遠距離無線傳輸。類似于無線電，在設備上安裝收發裝置，保證各設備的直接通信。不過這只是一個理想。

? ? ? ?有線傳輸

? ? ? ?設備之間用物理線直接相連，方式有電線載波或載頻、同軸線、開關量信號線、RS232串口、RS485、USB，其中常用的是RS232串口、RS485、USB。

? ? ? ?RS232串口：串行通信接口，是電腦與其它設備傳送信息的一種標準接口，因此一般用于20m以?xún)鹊耐ㄐ?，常用的串口線一般只有1~2米。

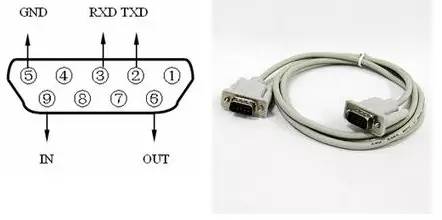

??RS232串口

? ? ? ?RS-485總線：在要求通信距離為幾十米到上千米時或者有多設備聯網需求時，RS232無法滿足，因此誕生了RS-485 串行總線標準。

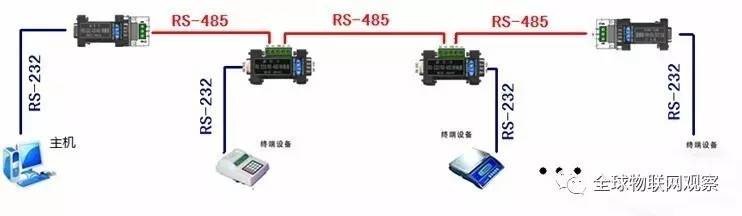

RS-485典型接線圖

? ? ? ?RS-485采用半雙工工作方式，可以聯網構成分布式系統，用于多點互連時非常方便，可以省掉許多信號線，允許最多并聯32臺驅動器和32臺接收器。?485總線由于其布線簡單，穩定可靠從而廣泛的應用于視頻監控，門禁對講，樓宇報警等領域中。

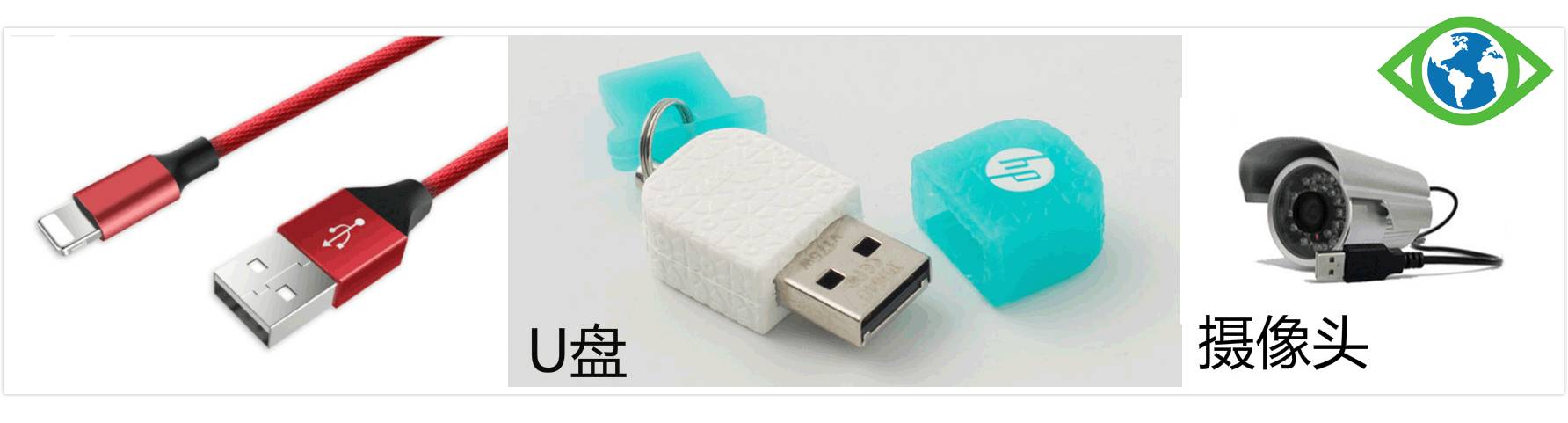

? ? ? ?USB：通用串行總線，是一個外部總線標準，支持設備的即插即用和熱插拔功能，具有傳輸速度快、使用方便、連接靈活，獨立供電等優點。

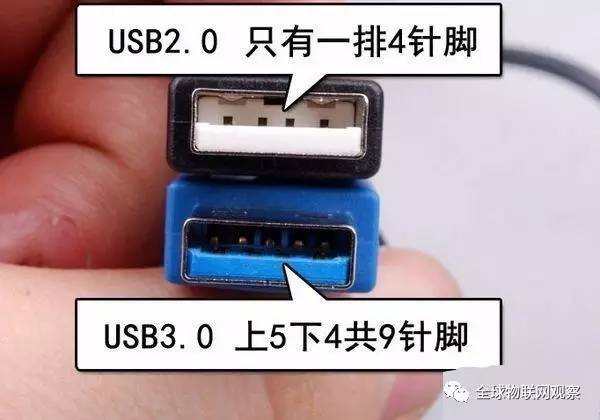

? ? ? ?USB用一個4針（USB3.0標準為9針）插頭作為標準插頭，采用菊花鏈形式可以把所有的外設連接起來，最多可以連接127個外部設備，并且不會(huì )損失帶寬。

? ? ? ?可連接鍵盤、鼠標、打印機、掃描儀、攝像頭、閃存盤、移動硬盤、ADSL Modem、手機等幾乎所有的外部設備。已成功替代串口和并口，并成為個人電腦、智能設備的必配接口之一。

? ? ? ?有線聯接的優勢主要體現在穩定性、可靠性與傳輸速度上，但由于其采用了實體的聯接方式，便利性與實用性是其致命傷。

? ? ? ?隨著無線技術在穩定性、可靠性與速度上的進化，在未來的物聯網應用中，應該說留給有線聯接方式的發展空間已不大，當然也不會(huì )消失。

? ? ? ?傳統互聯網

? ? ? ?互聯網發展到現在，基本上所有的軟件系統都運行在互聯網基礎上，人們從互聯網上獲取各類數據，進行交流溝通、工作，基本上所有人都知道互聯網，這里只做簡單描述。? ?

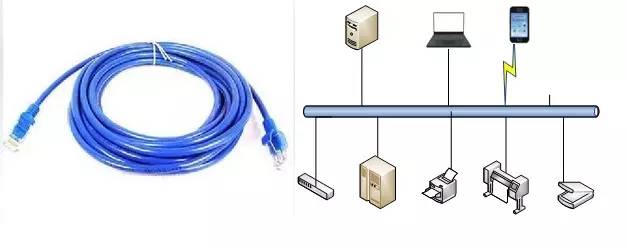

? ? ? ?以太網：是當前應用最普遍的局域網技術。包括標準的以太網、快速以太網和10G以太網。它們都符合IEEE802.3標準，IEEE802.3規定了包括物理層的連線、電信號和介質訪問層協議的內容。

? ? ? ?WIFI：基于IEEE 802.11標準的無線局域網，可以看作是有線局域網的短距離無線延伸。組建WIFI只需要一個無線AP或是無線路由器就可以，成本較低。??

? ? ? ?移動空中網

? ? ? ?移動無線通信技術發展到現在，移動終端直接接入到互聯網世界，隨著通信資費下降以及3G/4G無線模塊成本下降，由于3G/4G可以很方便直接與互聯網通信，越來越多的設備采用移動網技術。

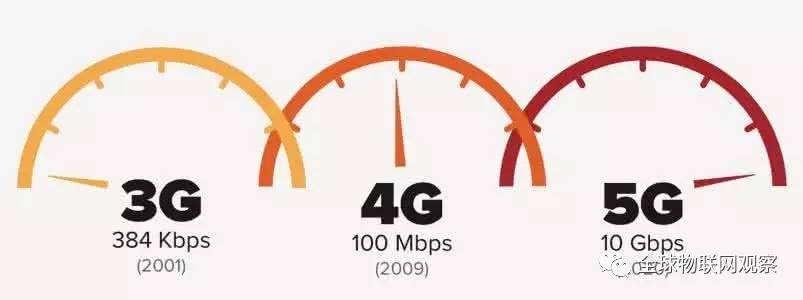

? ? ? ?3G/4G:?第三和第四代移動通信技術，而4G是集3G與WLAN于一體，能夠快速高質量地傳輸數據、圖像、音頻、視頻等。4G可以在有線網沒有覆蓋的地方部署，能夠以100Mbps以上的速度下載，能夠滿足幾乎所有用戶對于無線服務的要求，具有不可比擬的優越性。

? ? ? ?5G目前還處于技術標準的研究階段，今后幾年4G還將保持主導地位、實現持續高速發展。預計要到2020年才能正式商用。

? ? ? ?NB-IoT、eMTC等專門針對物聯網的應用場景開發的LPWAN技術就不再累贅了。

? ? ? ?近距離無線傳輸

? ? ? ?設備之間用無線信號傳輸信息。主要有無線RF、藍牙、Zigbee、Z-ware、IPv6/6Lowpan。

? ? ? ?RF（射頻）：它包括315M/433M等，是非常成熟的一種近距離、復雜程度低、功耗低、數據傳輸速率低、成本低的無線通訊技術。

? ? ? ?這些無線射頻技術被廣泛運用在遙控與門鈴，我們日常生活中所接觸到的搖控器除了紅外的就是射頻的了，另外在電機控制領域應用也非常廣。不過由于它是點對點的，組網不太靈活，另外它的傳輸速度相對比較慢也是其一個很大的缺點。

? ? ? ?藍牙（Bluetooth）

? ? ? ?藍牙技術最初由愛立信于1994年創(chuàng )制，當時是作為RS232數據線的替代方案。

? ? ? ?使用2.4—2.485GHz的ISM波段的UHF無線電波、基于數據包、有著主從架構的一種無線技術標準，由藍牙技術聯盟（SIG）管理，IEEE將藍牙技術列為IEEE 802.15.1，但如今已不再維持該標準。

? ? ? ?截止目前為止已經更新了10個版本，我們常用的版本是藍牙4.0-4.2，最新的版本號是藍牙5，各項指標也在不斷演進。

? ? ? ?藍牙技術擁有一套專利網絡(luò )，可發放給符合標準的設備。藍牙使用跳頻技術，將傳輸的數據分割成數據包，通過79個指定的藍牙頻道分別傳輸數據包。質量好的無線藍牙耳機電池可以使用時間一般是2-3年，通常是數周。

? ? ? ?Zigbee

? ? ? ?是基于IEEE802.15.4標準的雙向無線通信技術的局域網通信協議，又稱紫蜂協議，蜜蜂 ?(bee)是靠飛翔和“嗡嗡”(zig)地抖動翅膀的“舞蹈”來與同伴傳遞花粉所在方位信息，依靠這樣的方式構成了群體中的通信網絡(luò )。

? ? ? ?Zigbee被正式提出來是在2003年，它的出現是為了彌補藍牙通信協議的高復雜，功耗大，距離近，組網規模太小等缺陷。

? ? ? ?可工作在2.4GHz(全球流行)、868MHz(歐洲流行)和915 MHz(美國流行)3個頻段上,分別具有最高250kbit/s、20kbit/s和40kbit/s的傳輸速率，單點傳輸距離在10-75m的范圍內。

? ? ? ?ZigBee采用自組網的方式進行通信，可從標準的75m距離進行無限擴展。ZigBee 節點非常省電，其電池工作時間可以長達6 個月到2 年左右，在休眠模式下可達10 年。

? ? ? ?Z-Wave

? ? ? ?是由丹麥公司Zensys所一手主導的短距離無線通信技術，在最初設計時，就定位于智能家居無線控制領域。

? ? ? ?采用小數據格式傳輸，數據傳輸速率高達100kbit / s，信號的有效覆蓋范圍在室內是30m，室外可超過100m，適合于窄寬帶應用場合。它支持全網狀網絡(luò )，不需要協調器節點，可以控制多達232個設備。

? ? ? ?不過，其芯片制造商只有唯一一個——Sigma Designs，Z-Wave在中國的影響也遠沒有ZigBee大。

? ? ? ?IPv6?/ 6Lowpan

? ? ? ?基于IPv6的低速無線個域網標準，即IPv6 over IEEE 802.15.4。IEEE 802.15.4標準設計用于開發可以靠電池運行1到5年的緊湊型低功率廉價嵌入式設備(如傳感器)。

? ? ? ?IETF 6LoWPAN技術具有無線低功耗、自組織網絡(luò )的特點，其射頻發射功率大約只有同頻帶Wi-Fi的1%。6LoWPAN的出現使各類低功率無線設備能夠加入IP家庭中，與Wi-Fi、以太網以及其他類型的設備并網。

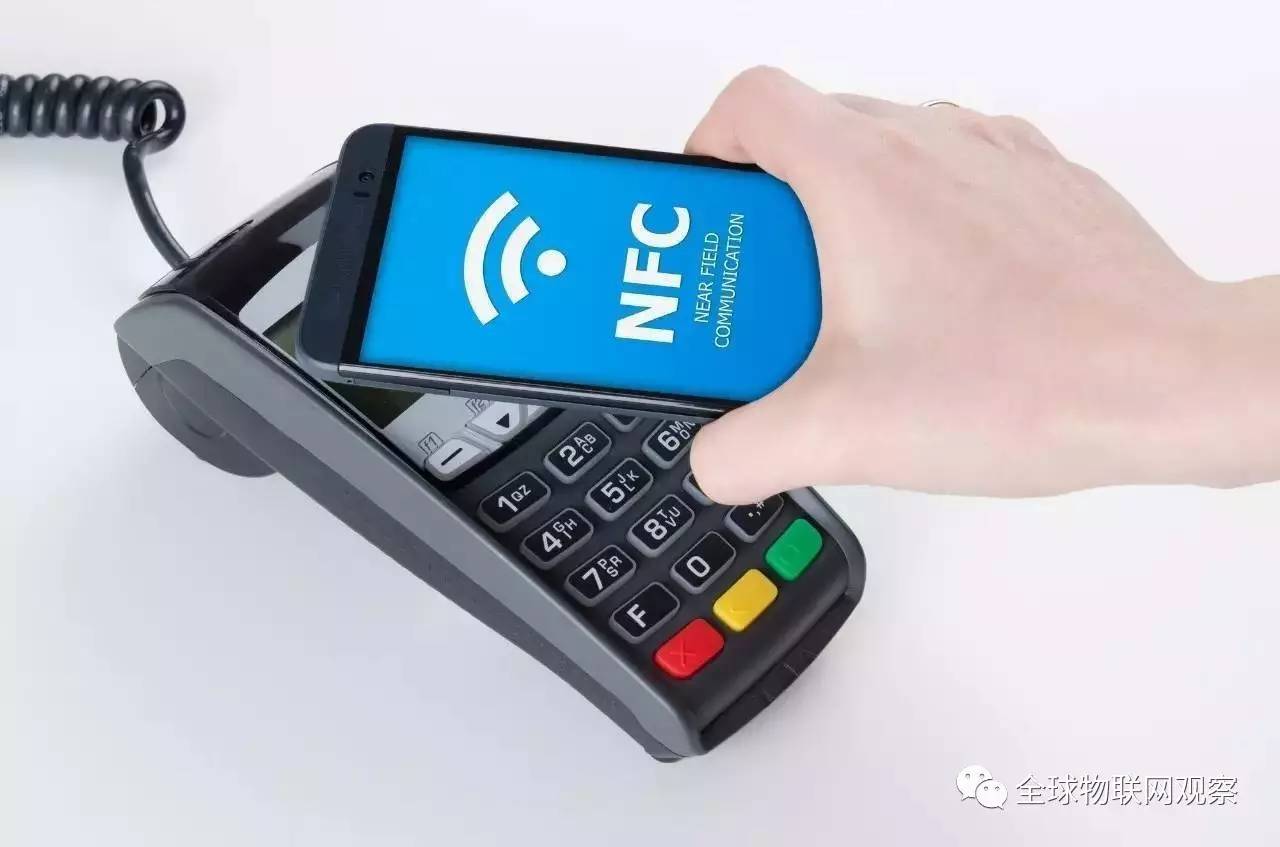

? ? ? ?NFC

? ? ? ?又稱近距離無線通信，允許設備之間進行短距離（10cm內）非接觸式點對點傳輸交換數據。最初由免接觸式射頻識別（RFID）演變而來，并向下兼容RFID。

? ? ? ?這是一種新興的技術，使用了具備N(xiāo)FC技術的設備在彼此靠近的情況下進行數據交換，通過在單一芯片上集成感應式讀卡器、感應式卡片和點對點通信的功能，利用移動終端實現移動支付、電子票務、門禁、移動身份識別、防偽等應用。

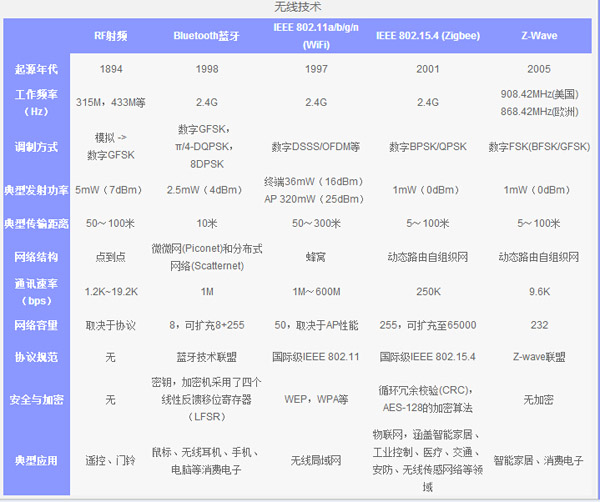

? ? ? ?最后上一張表，歸結了各主流無線技術的特點：

? ? ? ?是不是發現問題啦？數據有所出入？如果是，那可以獎勵自己一個雞腿了，這是一張老圖。但重點不在這，技術日新月異，通過上圖我們發現新興技術ZigBee跟Z-Wave都支持自組網。

網狀網絡(luò )

? ? ? ?ZigBee技術的優勢在于具有強大的組網能力，可以形成星型、樹型和網狀網，可以根據實際項目需要來選擇合適的網絡(luò )結構。

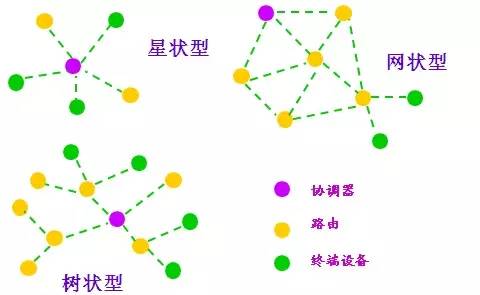

? ? ? ?Zigbee的三種組網方式

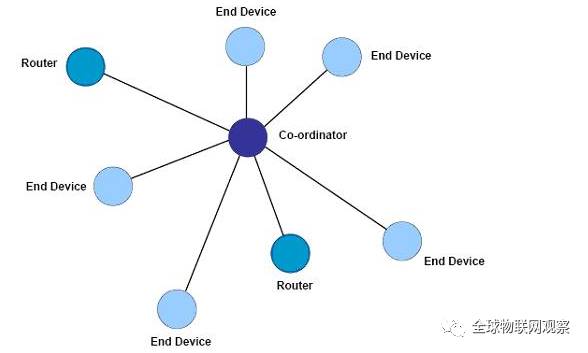

? ? ? ?星狀型組網

? ? ? ?星型結構就像星星那樣子，是發散的。多個設備與一個主機相連，并且不構成閉合線路。

? ? ? ?優點：控制簡單、故障診斷和隔離容易、方便服務。

? ? ? ?缺點：中央節點的負擔較重，形成瓶頸、各站點的分布處理能力較低。

? ? ? ?總的來說星型拓撲結構相對簡單，便于管理，是目前普遍采用的一種拓撲結構。?

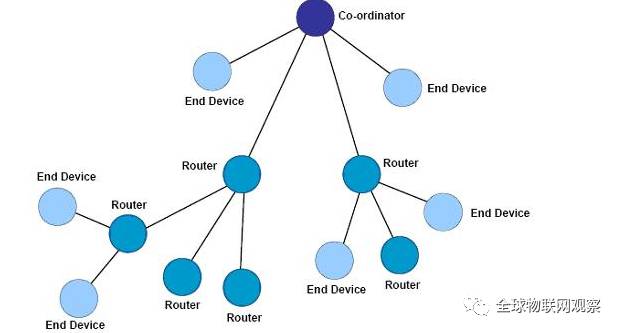

樹狀型組網

? ? ? ?樹型結構像一棵倒置的樹，頂端是樹根，樹根以下帶分支，每個分支還可再帶子分支。

? ? ? ?優點：易于擴充，故障隔離較容易。

? ? ? ?缺點：各個節點對根的依賴性太大。

? ? ? ?葉節點及其相連的線路外，任一節點或其相連的線路故障都會(huì )使系統受到影響。

網狀型組網

? ? ? ?網狀網絡(luò )結構又稱作無規則結點之間的連接，是任意的、沒規律的。

? ? ? ?優點：系統可靠性高。

? ? ? ?缺點：結構復雜，必須采用路由選擇算法與流量控制算法，

? ? ? ?網狀網絡(luò )實際上就是多通道通信，具備自組織、自愈功能。一旦某一個節點出現了問題，信息可以自動的沿著其他的節點進行傳輸。

? ? ? ?就像城市的街道一樣，可能因為車禍，道路維修等，使得某條道路暫時中斷，此時由于我們有多個通道，車輛仍然可以通過其他道路到達目的地。而這一點對實際應用非常重要。

? ? ? ?目前使用的遠程拓樸結構均采用了網狀拓樸結構型。Wi-Fi網絡(luò )數據是在路由器之間彈跳的，它可以將信號覆蓋到家中的每一個角落。如果規模很大，像智慧城市一樣，就要無數的路由器，顯然這并不實惠。

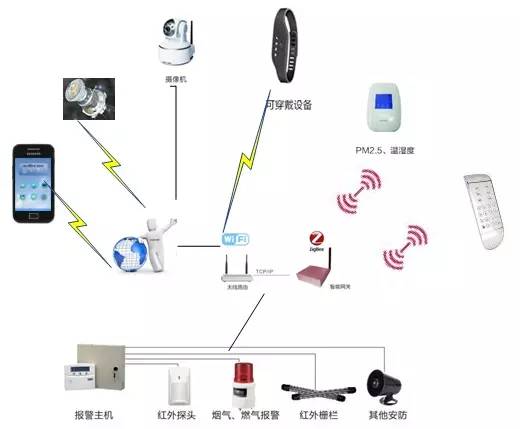

? ? ? ?目前，在國內智能家居領域里，Zigbee、WiFi、藍牙是最流行的三種無線通信技術。其中藍牙一個主設備只能連接7個從設備，明顯不夠用，遭人詬病。WiFi和ZigBee憑借技術優勢喧囂甚上，大有取代藍牙的勢頭。

三者技術對比圖（舊）

? ? ? ?然而事情卻出現了反轉，就在7月19日, 藍牙技術聯盟正式宣布，藍牙技術開始全面支持Mesh網狀網絡(luò )。全新的Mesh功能提供“多對多”設備傳輸，并特別提高構建大范圍網絡(luò )覆蓋的通信效能。

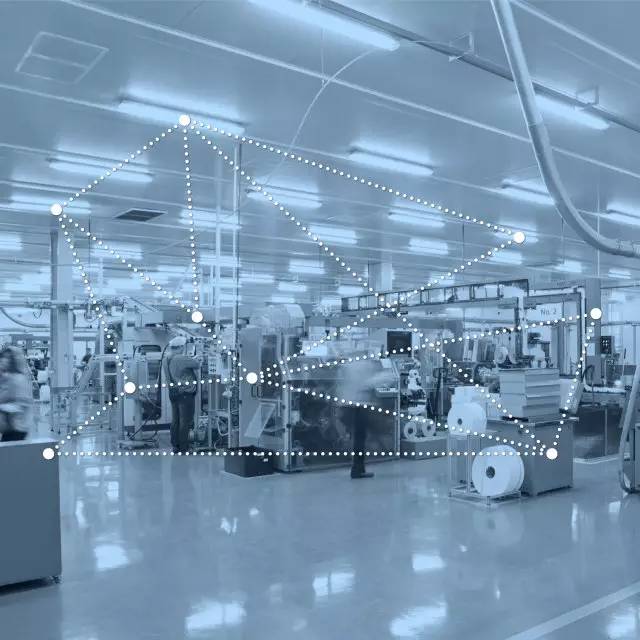

藍牙Mesh工業解決方案

? ? ? ?藍牙技術聯盟執行總裁Mark Powell表示：

? ? ? ?“Mesh網絡(luò )功能的支持，象征著藍牙成員一直以來致力于推進新興市場繁榮發展的悠久傳統。就像當年引入低功耗藍牙技術，為連接設備市場帶來高速增長一樣。

? ? ? ?我們相信，藍牙Mesh網狀網絡(luò )技術也將扮演新興市場的重要推手，極大程度地幫助樓宇自動化、無線傳感器網絡(luò )等市場取得更快速的增長?！?/p>

藍牙Mesh樓宇解決方案

? ? ? ?結語

? ? ? ?現在來看，智能家居三大技術中，風頭最盛的WiFi處境反而變得尷尬起來。Zigbee是因彌補藍牙缺陷而生，而現在藍牙開始自我完善了……

? ? ? ?不過回到開頭所說：沒有最好的技術，只有更好的技術。技術永無止境，誰說WiFi、Zigbee等技術就一定止步不前了呢？

? ? ? ?（信息來源：微信公眾號“全球物聯網觀察”）
